1.summary

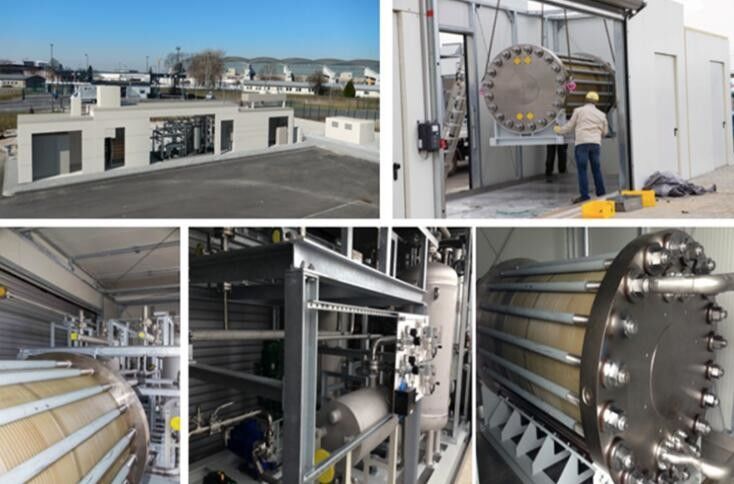

Cette proposition technique est basée sur les exigences de votre société de l'équipement d'hydrogène (et l'oxygène). Selon les exigences du document d'enquête, le plan de configuration que nous recommandons est comme suit : 1 ensemble d'équipement de production de l'hydrogène 40Nm3/h par électrolyse de l'eau, 1 équipement réglé de purification d'hydrogène de la capacité 40Nm3/h d'hydrogène (facultatif). Et l'autre matériel annexe. Tous les équipements sont arrangés dans un conteneur.

Toutes les utilités seront préparées par l'utilisateur, l'alimentation d'énergie incluse, l'air d'instrument, l'azote et la conception et le bâtiment au sujet de l'usine de la station d'hydrogène.

spécifications 2.System de processus techniques

Les courses d'eau non traitée dans le réservoir d'eau non traitée par des tuyaux, entre alors dans la tour de synthèse d'hydrogène (l'oxygène) par la pompe à eau d'alimentation et passe alors par le filtre de solution de pompe de solution alcaline et alcaline, enfin, il entre dans l'électrolyse, dans l'électrolyse, l'eau a lieu sans interruption soient électrolysées et hydrogène et l'oxygène devenus dans le côté différent, puis l'hydrogène et l'oxygène fonctionne séparément dans le séparateur d'hydrogène (ou l'oxygène) avec la solution de lessive. Dans le séparateur, le gaz sera séparé au moyen de poids, la solution gauche sera mélangé avec de l'eau nouveau alimentation dans le séparateur ---alors dans la pompe de circulation de solution de lessive--filtre--eletrolyzer--séparateur cette circulation interne. L'oxygène-gaz séparé sera refroidi, frotté, séparé de la vapeur d'eau, puis court dans le séparateur d'eau-gaz pour séparer l'eau condensée, et sort finalement par la valve de régulateur. Le processus du gaz d'hydrogène correspond oxygène-gaz.

L'eau de refroidissement de système est employée pour la consommation de l'électrolyse de l'eau pour l'équipement de production d'hydrogène (l'oxygène) et se refroidissant pour le redresseur, autrement, l'eau de refroidissement de système peut eau d'alimentation sceller le réservoir d'eau.

L'air d'instrument est fourni pour les valves de l'instrument primaire sur l'équipement, tel que le diaphragme pneumatique règlent des valves.

système 3.control

PLC D'A.

L'équipement de production entier d'hydrogène peut fonctionner automatiquement sous un contrôleur programmable (PLC). Le système de contrôle fait s'arrêter beaucoup de fonctions telles qu'automatiquement ; le moniteur, contrôle, alarme, enclenchent et ainsi de suite. Et quand l'opérateur appuie sur seulement une touche, l'équipement fonctionnera automatiquement. Le système de contrôle peut être actionné à la main. Quand quelque chose est erronée avec le PLC, le système peut fonctionner sans à-coup avec l'opération manuelle.

B. boucle d'avertissement et paramètre d'hydrogène produisant du système

I. système de contrôle de la pression

Au début, le transducteur de pression sur le séparateur de l'oxygène obtient les signaux de la pression de l'oxygène, puis le transducteur de pression transforme les signaux en 4-20MA actuels et envoie le signal changé au PLC. Après avoir rivalisé avec les données d'ensemble et le PID calculant, le PLC transmet le convertisseur électrique d'électrique-gaz de signaux pour devenir des signaux de gaz dans 0.02-0.1Mpa, et puis commande le diaphragme pneumatique règlent la valve du côté de l'oxygène pour garder la pression de système à la situation équilibrée, et à côté de cette façon le système pourrait fonctionner normalement.

2. Système de contrôle de niveau liquide

a. Contrôle de niveau liquide sur le séparateur d'hydrogène

Pendant l'électroanalyse, l'eau non traitée est gaspillée, et le niveau liquide des séparateurs d'hydrogène (l'oxygène) descendent. Pour garder le système a réveillé normalement l'eau non traitée doit être alimentent par la pompe.

Le transducteur de différence de pression du côté d'hydrogène mesure le niveau liquide et puis a les signaux électriques dans le courant 4-20MA, puis les signaux sont entrés dans le PLC, rivalisant avec les données d'ensemble du niveau liquide haut et mettent le niveau en bouteille liquide, données de couplage, les signaux de sortie de PLC de donner des ordres aux pompes pour courir ou s'arrêter. L'établissement des données pour l'alarme quand le niveau obtient de se lever de niveau ou le niveau et le couplage de bouteille peut être fait sur l'interface d'homme-machine.

contrôle de la pression de b.Differential des côtés d'hydrogène et de l'oxygène

Pour maintenir la pression du côté d'hydrogène et le côté de l'oxygène dans le bon équilibre est la tâche de ce système. Les signaux dans 4-20mA des deux côtés sont envoyés au PLC par des transducteurs de différence de pression sur le séparateur d'hydrogène et le séparateur de l'oxygène. La pression du côté d'hydrogène est aussi de point de consigne considéré, l'autre que la valeur mesurée. Alors après avoir rivalisé avec les données d'ensemble et le PID calculant, les résultats sont envoyés au convertisseur d'électrique-gaz pour devenir des signaux de gaz dans 0.02-0.1Mpa, et alors le diaphragme pneumatique règlent la valve du côté d'hydrogène est réglé pour garder la pression de système à la situation équilibrée, et à côté de cette façon le système pourrait fonctionner normalement.
